数控铣床铣圆怎么编程

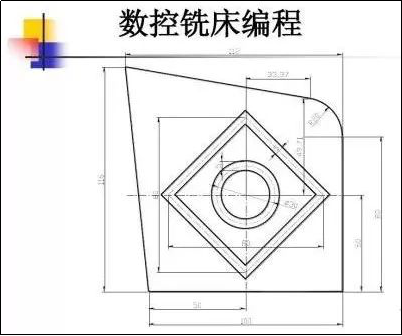

数控铣床铣圆一般操作的话,宝元数控系统铣床
在手动编辑里面编制程序就行了
G02顺时针方向圆弧切削
G03逆时针方向圆弧切削
一般基本都用G03逆时针切削视为顺铣切削
比如利用直径30铣刀加工一个直径为40的圆
相对坐标设置圆心为X0Y0
G91G01X-5.F****
G03I5.
X5.
M30
有深度的循环加工
可以利用主程序调用子程序,(M98)
主程序O0001
M3S*****(M3主轴正转)
G91G01X-***(X-***:加工圆孔的半径与刀具半径的差值)
M98P2L***(M98:调用子程序 P2:被调用子程序号为O0002 L***:循环次数,依圆孔深度与切削量指定)
G91G01X***(X***:加工圆孔的半径与刀具半径的差值)
M30
子程序O0002
G91G03I***(I***:I是指定半径,即I后面跟的数值是加工圆孔的半径与刀具半径的差值)
M99(M99为重复循环)
作者:西部车床,如若转载,请注明出处:https://www.lathe.cc/2023/07/8790.html
